产品简述>>

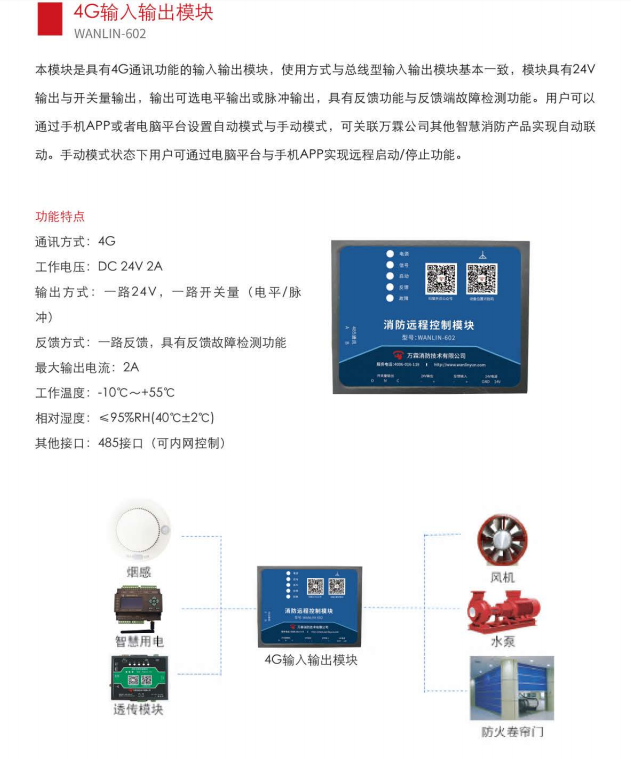

WANLIN-QD60/602/603无线远程输入输出控制模块（4G版）是我公司推出的一款工业级远程控制模块。提供了两路信号输出及一路反馈。具有接口简单、工作可靠等特点。用户可以通过电脑端及APP端实现同步控制，并实时了解工作状态。通过这款模块用户可便捷地将原来的有线环境替换成无线传输，从而大大降低了人工布线的成本。本模块可以对接万霖全系列产品、24V控制设备、继电器控制设备、需要实现远程控制的控制末端，同时也可以对接第三方平台。
产品特点>>
无线传输没有距离及区域限制
24V/开关量同步输出
单路反馈同步
PC端及APP端同步控制
即时／定时、联动等工作模式选择
GPRS传输方式
***大输出电流：500mA
工作电压：交流220V及直流24V双路供电
工作温度范围：-40℃～+85℃
重量：150g
产品应用>>
24V远程控制和开关量远程控制
安防系统
无线遥控遥测
楼宇小区自动化与安防
典型应用：
◆医疗、工矿项目数据采集与控制
◆水处理行业数据采集与控制
◆石油、化工领域数据采集与控制
◆生态农业数据采集与控制
◆机械设备数据采集与控制
◆工控教学应用远程数据采集与控制
◆移动数据采集与控制
◆智能楼宇控制数据、安防工程等应用系统
◆RS-232/485总线工业自动化控制系统
方案应用：
WANLIN-QD60/602/603系列是无线24V及模拟开关量输入输出模块，可以同时采集24V、输出模拟开关量信号，能适应各种点对点（一点对一点、一点对多点、多点对一点、多点对多点）的无线数据传输方式。本模块具有收发一体、安装方便、使用简单、性价比高、稳定性高等特点。工业应用场合有：水处理、市政供水、石油化工、节能环保、水泥生产、AGV智能小车、生产车间、钢铁制造等各种场合设备的启停，均可通过WANLIN-QD60系列工业无线开关量模块来完成。具体几种典型应用如下面所述：
操作手册>>
1) 下载消防CRT手机APP。
2) 插入GPRS流量卡。
3) 连接天线。
4) 上电（接通220V或24V输入电源）。
5) 手机扫描二维码添加设备。
6) 接线，选择工作模式。
（注意：插入流量卡时必须断电操作，否则会有烧板的风险）

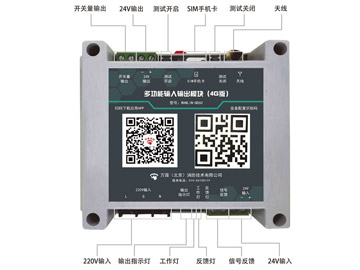

脚位定义>>
外观尺寸>>（单元：毫米mm）
4G模块加非编声光：可以实现启动非编码声光
4G模块加非编手报：可以实现远程手动报警按钮功能
设备调试视频
操作流程

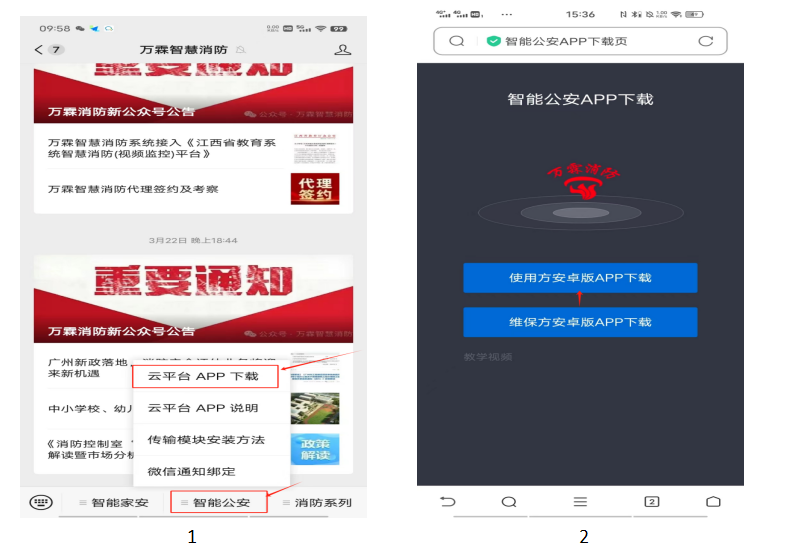

一、手机打开微信搜索并关注“万霖消防”公众号，再下载手机端APP“消防CRT”. （图1）

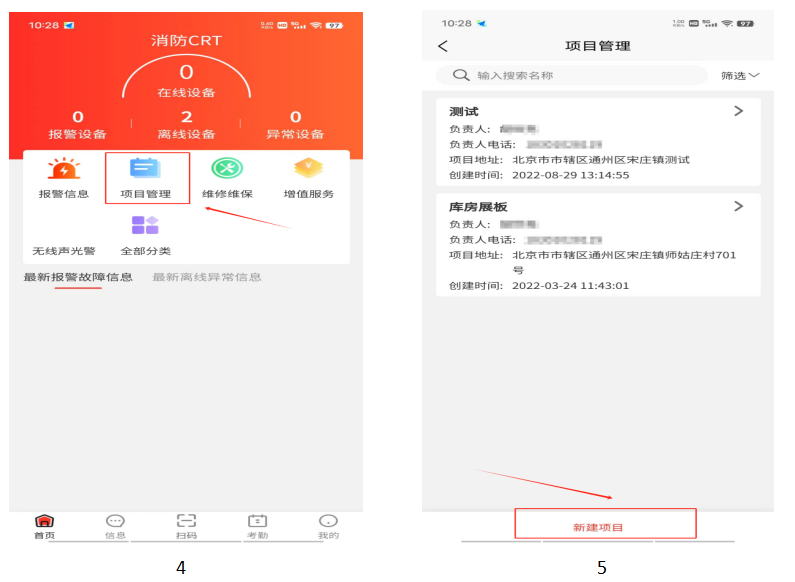

二、点击云平台APP下载，选择任意浏览器打开，选择使用方安卓版app下载（图2）下载完成后根据提示注册账号（图3）默认选择公司账号，自行注册的账号为主账号，也可做为管理员账号（管理员账号由主账号添加）每个账号下可以建立N多个项目。（每个项目相当一个厂区）注：苹果手机用户微信小程序里直接搜索“消防crt”即可。

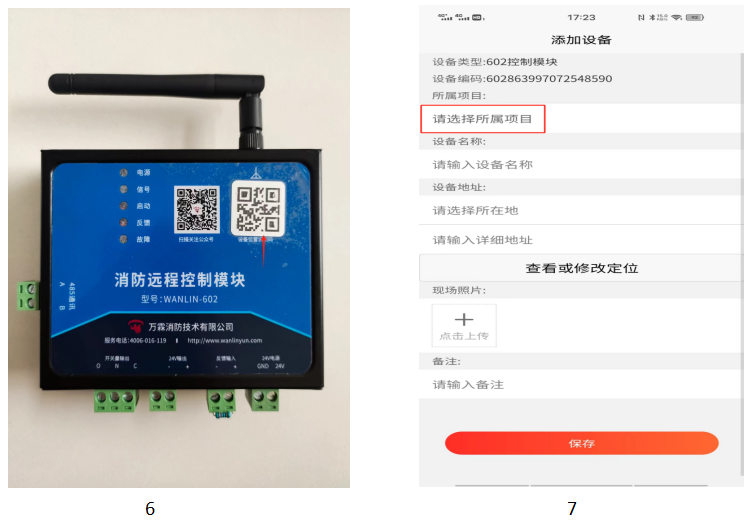

三、项目新建完成后，返回app主页，给602控制模块供电，装上天线，供电电源24v，（包装盒内配有电源适配器）下一步点击app主页扫码，对准设备上的设备识别码把设备录入平台（图6,7）数量无限制，录入的设备可根据所建项目进行分配。

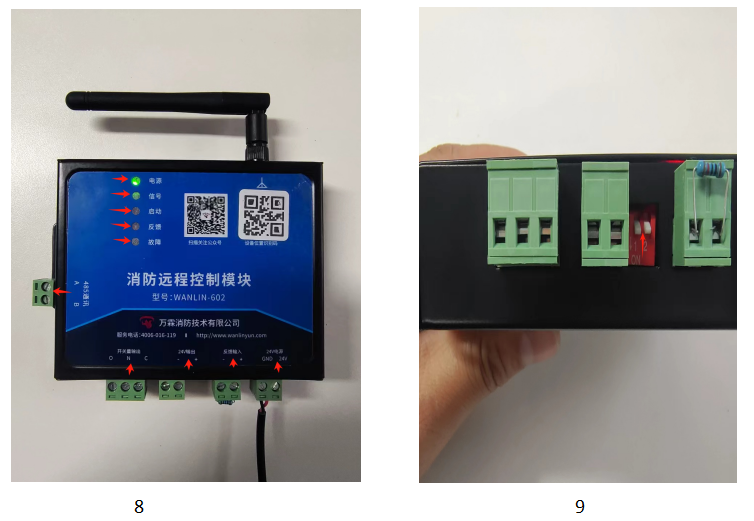

四、指示灯状态以及端子说明（图8）1、电源设备供电后电源灯呈绿色常亮状态）2、信号（设备联网成功后指示灯呈蓝色闪烁状态）3、启动（模块下发启动指令后启动灯呈红色常亮状态）4，反馈（被控设备动作以后反馈灯呈红灯常亮状态）5、故障（线路有故障或线路短路开路指示灯呈黄色常亮状态）6、（AB端子可作为内网通讯使用）7、（O N C分别为常开、常闭、公共端，模块启动后，输出无缘开关量信号）8、（24v输出- +，模块启动后，输出24v电压）9、（反馈输入- +，可监视被控设备动作信号）10、（24v电源GND,24V，GND为负极，24v为正极）注：拨码（图9）（默认下拨为电平输出，上拨为脉冲输出）

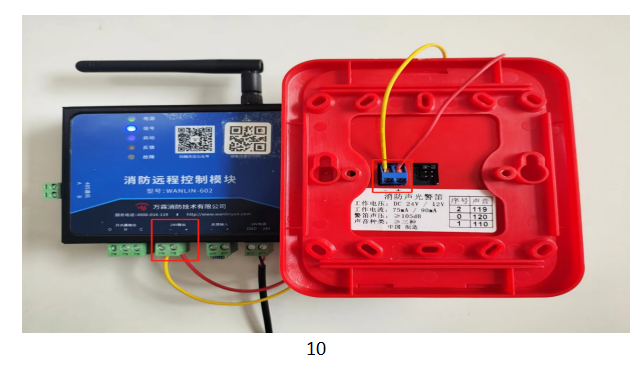

五、常用案例及接线示例图，以声光为例（图10，11、12）声光24v正负极对应接控制模块24v正负极即可。接下来我们用602控制模块来绑定1个307烟感（图11,12）操作步骤：app首页-在线设备-602控制模块-点击A路-点击单点设备绑定-勾选307烟感-点击绑定）手自动状态选择自动即可。

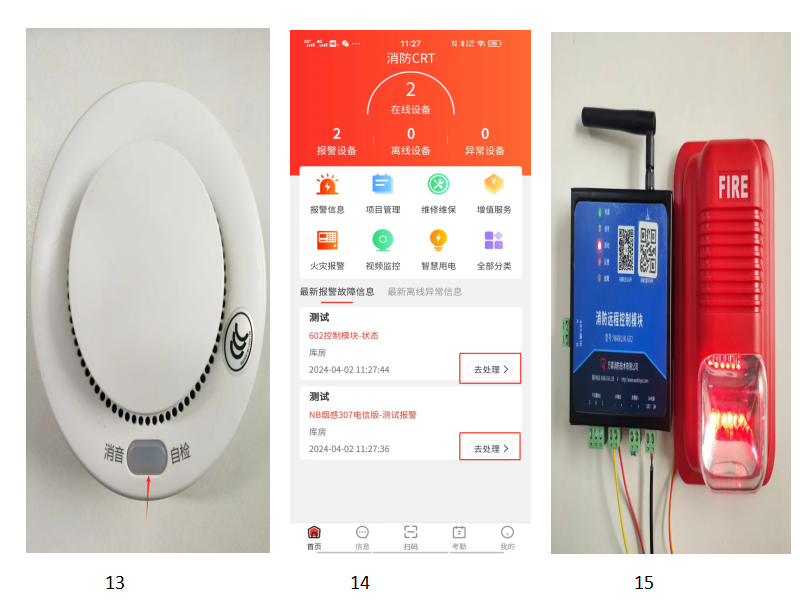

六、效果测试，我们长按消音自检键（13）触发烟感报警，平台会收到报警弹窗（图14）声光会启动（图15）

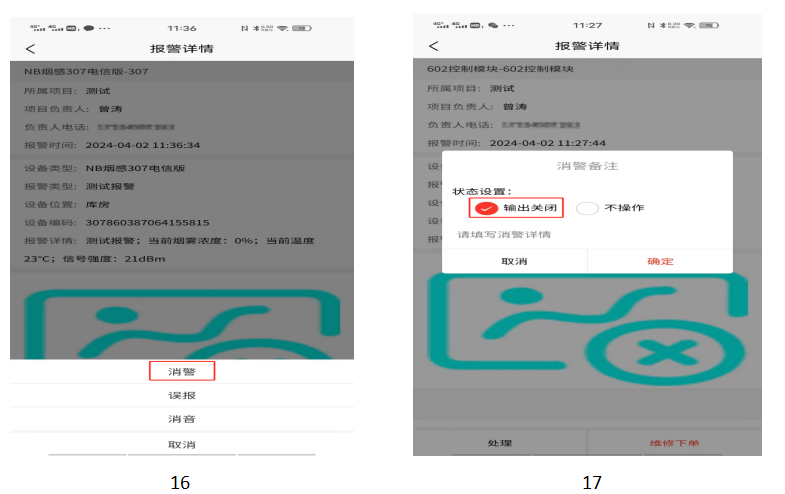

七、点击去处理，点击消警（16）可以处理报警弹窗消息，处理602控制模块报警弹窗时，会弹出状态设置（图17）选择输出关闭即可，不操作代表声光继续启动。

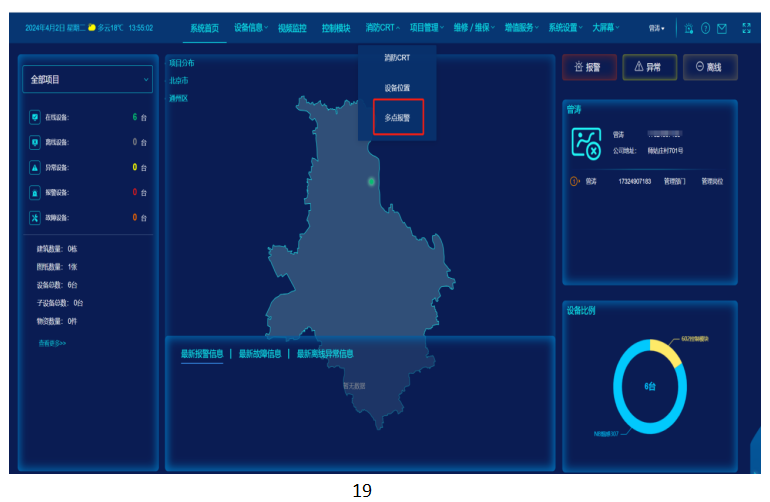

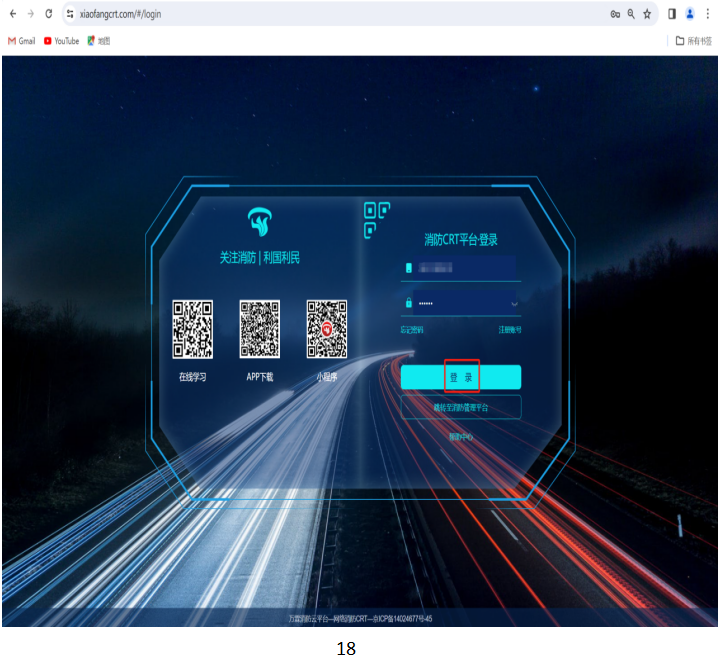

八、多点报警设置流程（需要登录电脑端平台）电脑安装谷歌浏览器，输入登录网址：“www.xiaofangcrt.com”输入账号密码登录即可（图18，19）

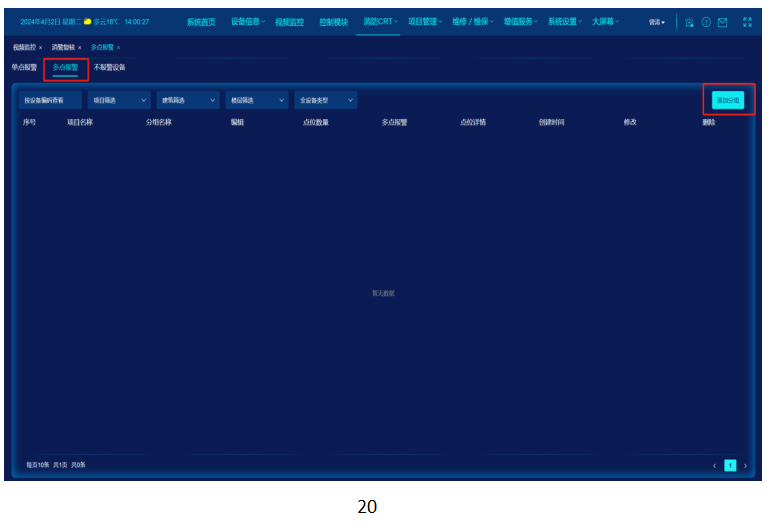

九、登录账号后，顶部导航栏点击消防crt消防-点击多点报警（图19）-选择多点报警-点击添加分组（图20）添加分组时选择对应项目即可。
十、分组添加完成后，再次点击多点报警-点击序号进行全选-点击确定-输入分组名称-数量，保存即可（图21）
21

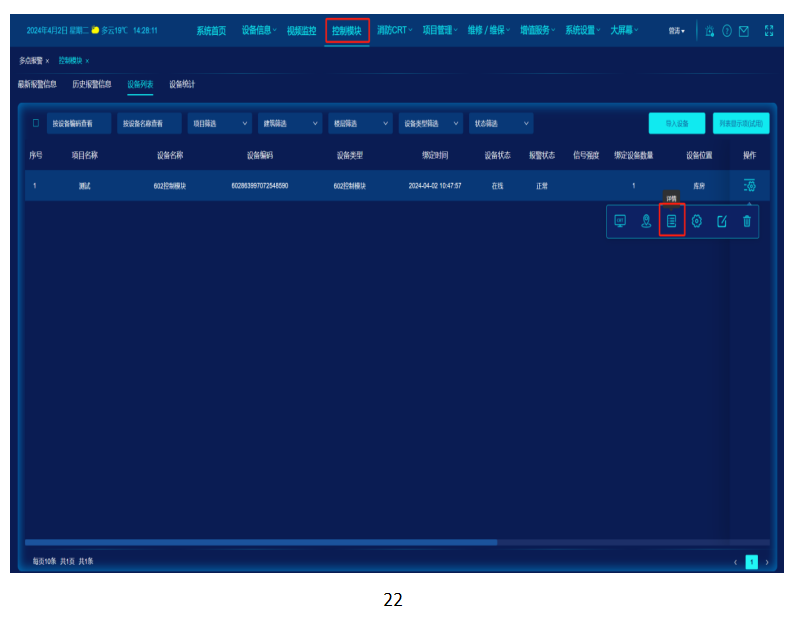

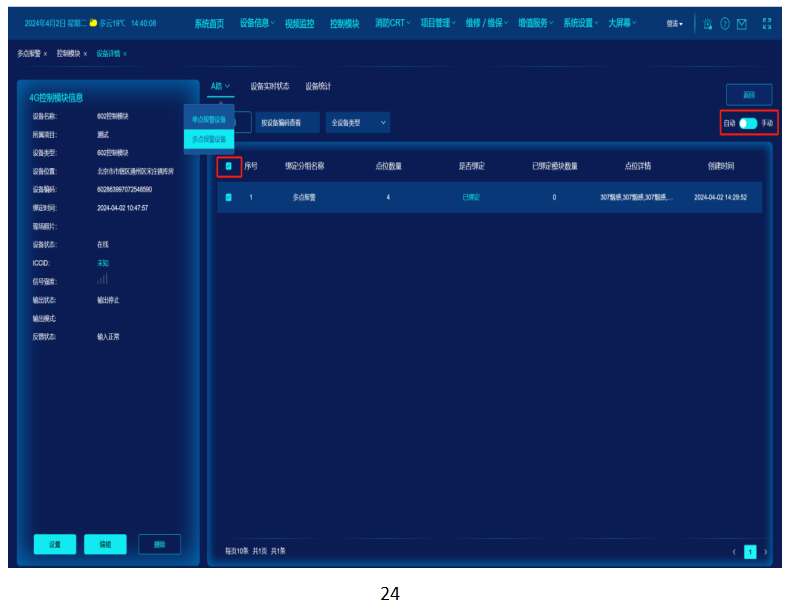

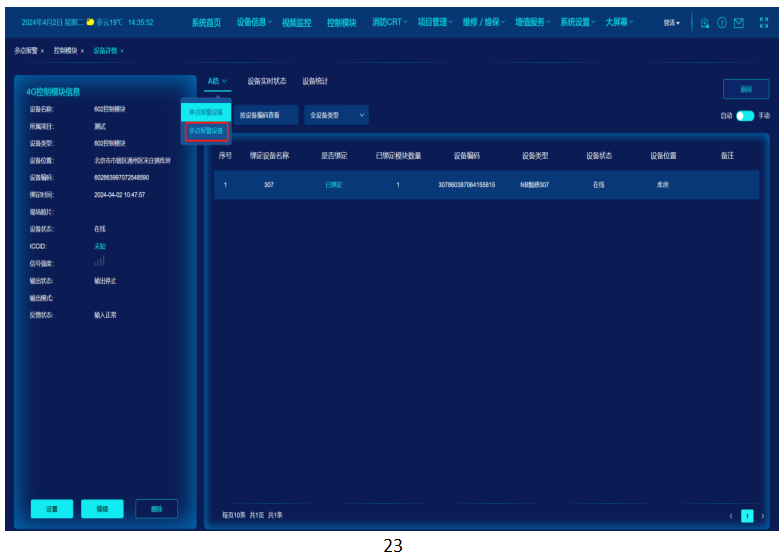

十一、分组添加完成后，点击平台顶部导航栏-控制模块-操作-详情（图22）点击A路-多点报警（图23）点击多点报警后出现绑定字样，再次点击绑定-点击序号勾选多点报警分组-手自动状态选择自动即可（图24）

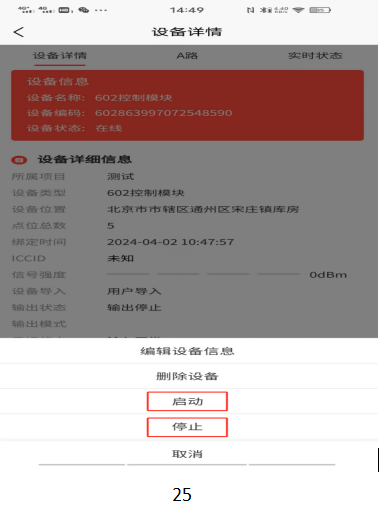

十二、手机app远程控制启动和关闭：点击在线设备-选择602控制模块-设置-可以启动和关闭设备（图25）注：电脑端平台方法同手机app一样。
25

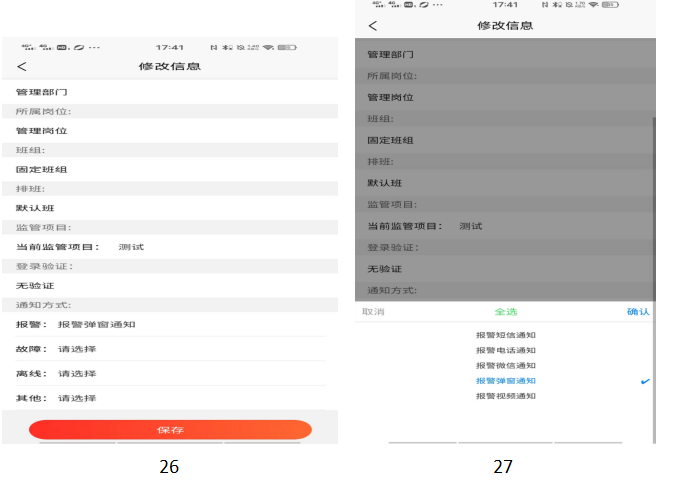

十三、通知方式设置，点击app右侧，依次点击、我的—人员信息—人员名称—编辑信息—通知方式（图26、27）通知方式报警类型分为（报警，故障，离线，其他）报警是指火警信息，其他信息是指设备上线，自检，登录等信息，离线是指设备本身离线，故障是指设备拆除故障，低电故障等。可根据需求勾选，如需电话，短信，微信通知，视频弹窗通知（账号需要有摄头）可以自行勾选，勾选微信通知后打开微信进入“万霖智慧消防”公众号点击智能公安，点击微信通知绑定，输入app账号，选择使用方，点击绑定即可（图28、29）
26 27

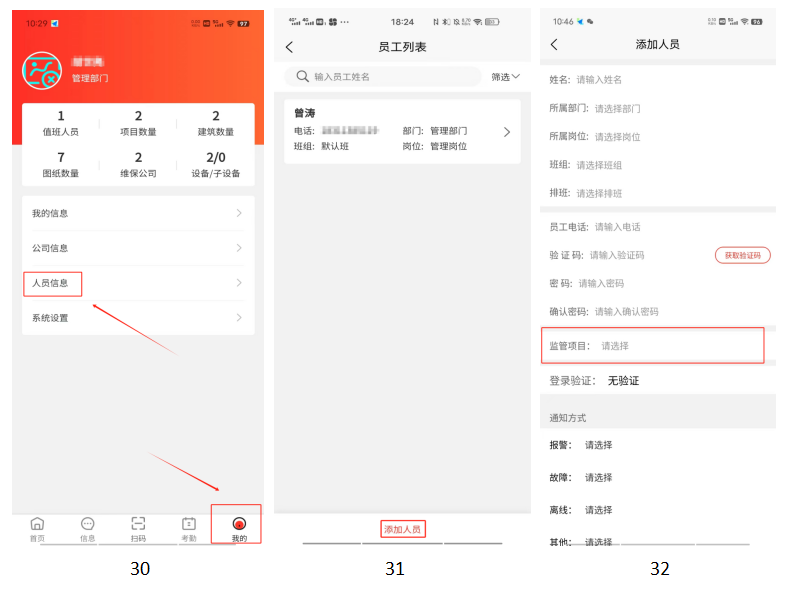

十三、添加管理员（图30、31、32）管理员账号必须是未注册账号且不能是其他账号的管理员账号，管理员数量没有限制，添加注册时，可以给管理员分配对应监管项目（多个项目时，可单选，多选，全选）
