万霖智慧消防综合解决方案
---张家口泰朗工程
一、 系统建设
1.1建设背景
近年来，我国电气火灾多发，造成重大人员伤亡和财产损失。据统计，2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。为有效遏制电气火灾高发势头，确保人民群众生命财产安全，经国务院领导同志同意，国务院安委会决定在全国范围内组织开展为期三年的电气火灾综合治理工作。

2017年4月，国务院安全生产委员会下发《关于开展电气火灾综合治理工作的通知》安委【2017】4号，要求在全国范围内组织开展为期三年的电气火灾综合治理工作，实现电器产品质量明显提升，建设工程电气设计、施工质量明显提升，社会单位电气使用维护安全水平明显提升，全国电气火灾事故显著减少。
同年10月，公安部消防局发布《关于全面推进“智慧消防”建设的指导意见》公消【2017】297号，意见要求，2018年底，地级以上城市建成消防物联网远程监控系统，目前已经建成消防物联网系统的城市，在2017年底，70%以上的火灾高危单位和设有自动消防设施的高层建筑接入系统，2018年底全部接入。各省、自治区、直辖市公安消防总队打造城市消防远程监控系统“升级版”，接入电气火灾监控系统或装置，实时监测漏电电流、线缆温度等情况;研发手机APP系统，动态监控，立体呈现联网单位消防安全状态，全面提升社会单位消防安全管理水平和消防监督执法效能。
建设一套有针对性的智慧安全用电物联网和数据分析决策平台是势在必行，并能实现对重点设备、重点部位、重点区域的信息化、智能化、动态化监控和管理，开展大数据分析应用，使电气火灾防患于未“燃”。
1.2灾典型案例
案例1
2018年5月14日下午16时20分左右，沙河市人民医院住院大楼突发火情，现场冒出滚滚浓烟。

案例2
2013年10月11日凌晨2时许，北京喜隆多购物广场发生火灾。
结果：11时许，大火被扑灭。据统计，指挥中心共计调派了15个消防中队的63辆消防车、300余名官兵进行灭火，商场过火面积约1500平米。

火灾扑救中，石景山消防支队司令部参谋长刘洪坤（少校）、八大处中队副中队长刘洪魁（中尉）壮烈牺牲。

案例3
2013年6月3日6时10分许，吉林宝源丰禽业有限公司主厂房因电器线路短路发生特别重大火灾爆炸事故。
结果：121人死亡、76人受伤，17234平方米主厂房及主厂房内生产设备被损毁，直接经济损失1.82亿元.
}51Q$IYPR~P%6EVH60EWSU8

1.3智慧消防需求分析
消防工作是经济社会发展的基础保障。随着国家对消防工作的日益重要，我国城市消防装备及消防信息化建设取得了快速的发展。但随着经济社会的发展，高层建筑、城市综合体等不断增加，区域性火灾隐患日趋突出，加之城市综合体“多产权化”，建筑消防设施处于管理“真空”，消防安全管路处于困难的“瓶颈”阶段。
2013年，国家住建部先后两批公布了193个国家“智慧城市”试点，全面吹响“智慧城市”建设的号角。另外，在中央实施 “互联网+”行动计划战略的指引下，物联网、云计算、移动互联网为代表的新一代信息技术对政府部门的行政管理和公共服务、对企业的经营管理和商业模式，对人民群众的生活都产生了深刻的影响。城市建设和管理的信息化正逐步从数字化、网络化向自动化、智能化方向发展。构建“智慧城市”已经成为大势所趋。
“智慧消防”是隶属于“智慧城市”公共安全板块中重要的子模块，科技馆的消防更是智“慧城市建设”中智慧公共安全应用领域的重要组成部分，是“智慧城市”在城市消防领域的具体应用。
目前国内也逐渐加强了社会基础设施配套建设,其中消防设施是重中之重,增加了探测器、手动控制报警按钮、消防指示器等装置,加强消防监控管理,形成了一个有线消防监控网络系统；
但这种有线的消防监控系统主要存在以下几个问题:
1)      网络结构复杂,施工布线困难,扩展性差,维护不易;
2)      信号容易延时或中断,不能在火灾初起阶段发现火灾,并采取强力措施;
3)      缺乏日常信息管理,为消防指挥调度提供辅助功能。
物联网技术的出现,由于其“无线化”、“网络化”、“物联化”、“自动化”、“智能化”等优越性能,可以很好地解决有线方式所带来的诸多问题,做到火灾的预防、报警和及时救援工作。
二、 系统建设方案
2.1 系统构成

图 2.1 智慧消防网络拓扑图

2.2系统概述
智慧消安远程监控系统，主要由末端数据采集设备、信息采集传输设备及服务器、Web端（APP端）应用端组成，系统采用模块化设计，可根据客户需求定制增减子系统模块以及服务项目。
子系统包含火灾自动报警监控、智慧用电安全管理系统（电气火灾监控）、室内消火栓实时监控、消控室人员在岗监控、建筑重点部位实时视频监控、小微场所独立烟感应用方案等。
2.3 功能介绍

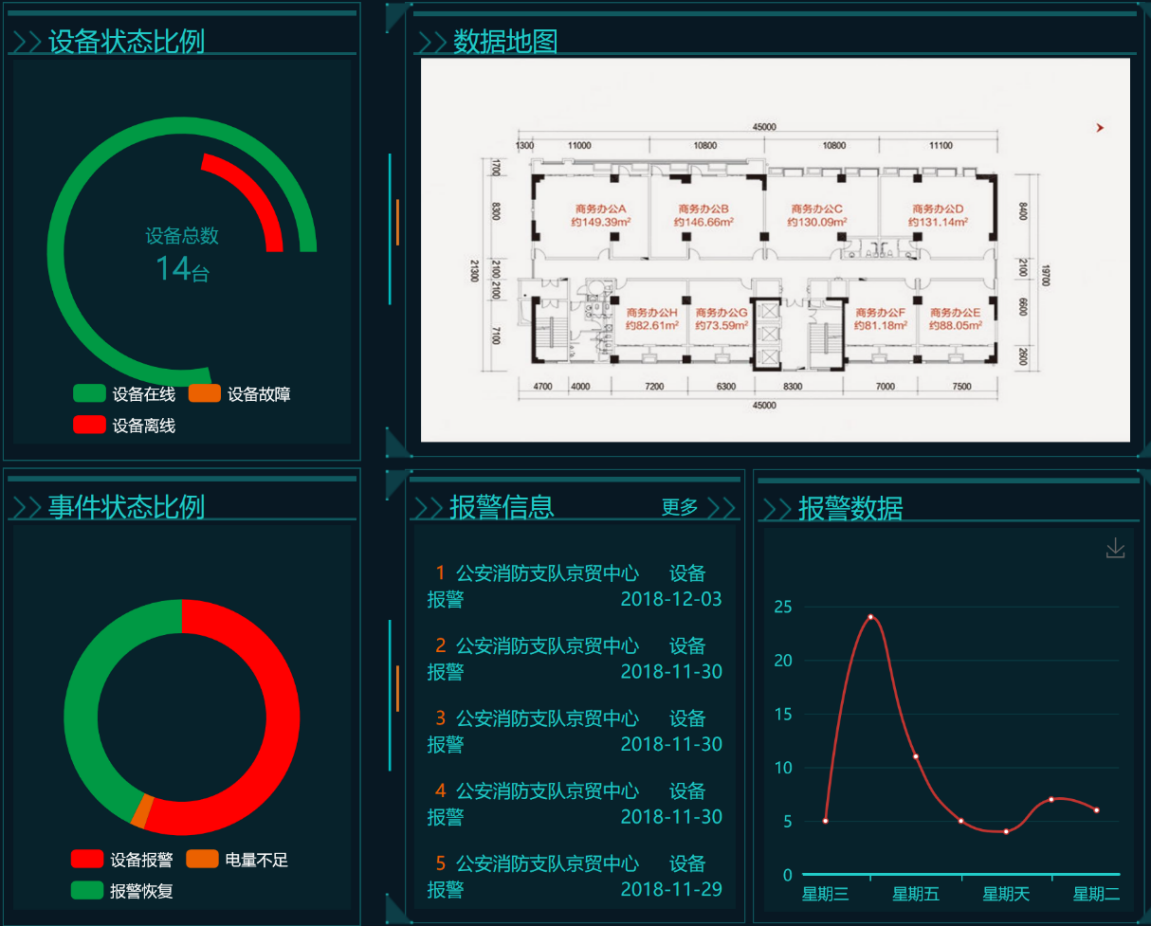

2.3.1 实时报警及设备状态显示
时显示设备在线数量、离线数量，可快速查询离线状态设备情况。一旦末端探测器发生报警或报故障，监控首页快速提示，通过语音报警和视频显示，并提醒人员排查隐患。隐患消除后现场确认，监控界面自动删除报警信息。

2.3.2 GIS电子地图应用
结合百度地图，采用电子地图导航和GIS定位技术，可显示所在城市各防火单位的分布情况，以及设备安装位置、设备在线状态及报警状态。同时可局部显示建筑物周围的实景，为消防救援提供路线推荐，提高救援效率。

2.3.3 大数据分析
建设消防物联网和数据分析决策平台，实现对重点单位、重点部位、重点区域的信息化、智能化、动态化监控，开展大数据分析应用。对各大队所管辖的联网业主单位进行多维度综合分析评分，实现了隐患态势直观掌控，多维统计精准防控，移动巡查高效执法，多方联动协同监管。
并根据监测数据情况系统对消防问题突出的企业或法人进行针对性排查、筛查。能有效的提高主管部门的工作效率及规范业主单位本身的消防安全工作流程。

2.3.4 历史数据查询
长期实时收集报警、报故障数据，便于防火单位就设备运行及管理作分析。为火灾事故提供可查询依据。

2.4系统介绍
2.4.1智慧用电监控系统

拓扑图-小

图 2.4.1 智慧用电监控系统
智慧用电系统检测供电系统的漏电、温度、电压、电流、等关键参数。漏电、温度参数主要用于防止电气火灾事故发生，当系统有发生超标准的漏电或者线缆温度异常时，系统将实施报警，提醒管理人员有火灾隐患。电压、电流参数更多的是对用电情况的监测。当有电压异常（欠压、超压、缺相、错相）、电流超标等情况时，监测设备也会******时间报警。提醒使用者进行维保处理。

QQ截图20180821190551

2.4.2消防水系统监测系统

图 2.4.2 消防水系统监测系统
消防水系统监测的对象是消防水水压、蓄水池水位、消防水泵状态等。由具备NB-iot无线数据数据传输功能的消防水监控设备替代传统产品，实现对消防水系统全天候监控。相比传统的周期性巡检更加简单，且监控更加严密，确保消防水系统稳定运行。

2.4.3火灾监控自动报警系统

图 2.4.3 火灾监控报警
针对相对密闭的环境，我们建议安装NB-iot独立式感烟探测器（独立式烟感），尤其是运维人员宿舍，当运维人员进入睡眠状态后，对外界感知功能减弱，如此时发生火灾事故，独立式烟感能******时间报警，及时组织扑救，避免火势蔓延，紧紧握住关键60秒。
2.4.4消防主机透传模块

图2.4.4透传模块
针对于传统消防主机报警但一性，连接透传模块后消防主机的数据可以通过模块与互联网进行连接，发生报警后，工作人员可以******时间在WEB管理平台或者手机app终端上收到报警信息，有效减少火灾带来的损失。
三、 智慧消防系统解决方案
3.1.1水压监测系统解决方案
针对室内市政水网，原来没有智慧消防水监测系统，不能准确了解试水压力，导致火灾不能有效处理，引发人员财产损失。我们采取在试水压力入水口与出水口进行压力、液位监控。所以我公司作出以下解决方案:

图3.1.1智能水压、水位检测
3.1.2系统介绍
实时自动监测用水系统状态信息，实时对水系统的主动管理，同时通过对水系统的远程实时监测，快速发现系统异常及故障，为联网单位对用水系统的检查，维护和保养等工作带来巨大帮助，可有效减少消防监管部门现场检查次数，降低工作强度、提高工作效率。在发生火灾时，保障水系统能够发挥真正的作用。
3.1.3系统应用
屋顶消防水箱水位、消防水池水位、消火栓管网压力、喷淋末端试水压力、室外消火栓水压以及定位。
3.1.4系统特点
?LCD液晶显示屏，读数直观清晰，适应环境温度宽。
?先进的微处理器技术，进口测控芯片，性能稳定精度高。
?低功耗，内置锂电池，抗干扰，稳定可靠。
?进口压力晶元，长期稳定性好。
?采用GPRS 4G网络,信号稳定,覆盖面广
?远程报警, 手机APP, 智慧管理云平台
?压力报警点用户可自由设定
3.2智慧用电系统解决方案
3.2.1情况分析
用电单位可能存在以下问题：
线路断路，影响卫生院设备正常使用。
剩余电流（漏电）、过线电流过大，影响设备使用情况和人员用电安全问题。
电压过压、欠压问题，对设备工作寿命造成影响。
电线温度以及配电箱温度过高，引起电路火灾。
特提出下面解决方案：

图3.2.1智慧用电检测
3.2.2系统介绍
智慧式用电安全管理系统基于当前电气火灾事故频发而研发的成熟有效的用电安全系统，对引起电气火灾的主要因素（线缆温度、电流、剩余电流等）进行实时在线监测和统计分析，实时发现电气线路和用电设备存在的安全隐患，并通过系统分析电气设备回路的相关参数，判断故障发生的原因，分析故障原因及状态发展趋势，准确及时发现电气火灾故障隐患，避免酿成重大电气安全事故，有效防止人员伤亡及重大财产损失事件的发生，达到消除潜在的电气火灾安全隐患，真正实现“防患于未燃”。
3.2.3系统特点
技术先进：软件采用开发式大数据接口技术，应用GPRS传输，还可扩展标准协议层且可不断升级。
实时监测：对用电线路的数据实时监测，将其信息即时传输至手机app和web平台。
智能管理：利用物联网、云计算技术，对消防设施状态智能监控，大容量数据存储。
性价比高：组件安装简便，比同类产品价位低。
现场显示和报警：电气火灾探测器上的显示屏和扬声器，提供现场显示和报警功能。
3.2.4系统应用
（一）.体育馆、机场、大会堂
（二）.网吧酒吧，娱乐场所
（三）.养老机构及救助福利机构
（四）.危险化学品生产、储存、经营场所
（五）.城郊结合部农民出租房“人员聚集，电气使用集中”区域
（六）.工业企业，重点是电子信息、装备制造、食品药品、竹木加工、家具、纺织、服装、鞋帽、工艺品等劳动密集型企业、以及涉尘、涉氨、喷漆等企业
（七）.医院、学校、培训机构、银行、保险、文保文旅单位等领域
（八）.地下商场、地下停车场及地下人员密集场所
3.3 智慧无线家用可燃气体系统解决方案
3.3.1情况分析
如果没有安装任何燃气泄漏报警监控报警系统。可能存在以下问题：
? 发生液化气泄漏，无法察觉；
? 引发火灾；
? 发生煤气中毒事件；
? 甚至造成更严重的安全事故。
特提出下面解决方案：

图 3.3.1 可燃气体监控
3.3.2系统介绍
智慧家用可燃气体探测器即气体泄露检测报警器,是区域安全监视器中的一种预防性报警器。能够连续监测室内燃气浓度，当检测到气体浓度达到爆炸下限或上限的临界点时，可燃气体报警器就会发出报警信号，以提醒工作人员采取安全措施，并通过云平台将报警信息以电话和短信的方式通知到关联人，手机app同步报警。有效的保护用户的生命和财产安全。
3.3.3系统特点
? 浓度监测
? 安装简单/方便/免调试
? GIS精准定位
? 信息推送
? 集中监控
? 语音电话、短信通知功能
3.3.4系统应用
医院、家庭住宅、公司、学校、酒店、餐馆厨房等。
3.4智慧独立式感烟火灾系统解决方案
3.4.1情况分析
如果没有安装任何火灾监控报警系统。可能存在以下问题：
? 发生火灾前期，没有预警消息；
? 当可燃物产生烟雾时，不易发现；
? 发生火灾时，不能******时间得到处理；
? 甚至造成更严重的火灾事故，不能有效的减少损失。
特提出下面解决方案：
拓扑图：

图 3.4.1 火灾监控

3.4.2系统介绍
智慧家用可燃气体探测器,能够连续监测室内燃气浓度，当探测器检测到泄漏的天然气浓度达到设定值时探测器会发出声光报警，并通过NB-IOT模块将报警信息推送至后盾云平台，云平台在同步推送至web端以及手机APP上。通过短信或电话的形式告知管理人员及用户了解告警信息，可以根据收到的报警信息尽快进行紧急排查与处理，达到防患于未“燃”。
3.4.3系统特点
? 安装简单/方便/免调试
? GIS精准定位
? 信息推送
? 在线集中监控
? 超低功耗
? 预警功能
? 语音电话
3.4.4系统应用
仓库、家庭住宅、公司、工厂、医院、学校、酒店、商场等。
3.5传统消防主机远程透传解决方案

3.5消防主机透传模块
3.5.1情况分析
如果没有安装消防主机透传模块，可能存在以下问题：
发生火灾前期，不能及时有效的通知到相关人员；
发生火灾时，不能******时间得到处理；
甚至造成更严重的火灾事故，不能有效的减少损失。
3.5.2系统介绍
透传模块安装在传统消防主机上，如果消防主机发生报警后，透传模块通过网线或者4G的方式传输到云平台，云平台在同步推送至web端以及手机APP上。通过短信或电话的形式告知管理人员及用户，在火灾发生的******时间通知到相关人员，将火灾的损失降到***低。
3.5.3系统特点
透传模块兼容性好，可以兼容市面上大部分主机
传输方式灵活，网线传输/4G传输
GIS精准定位
信息推送
? 在线集中监控
3.5.4系统应用
工厂、商场、医院、学校、宾馆等有安装传统消防主机的场所
四、 产品介绍

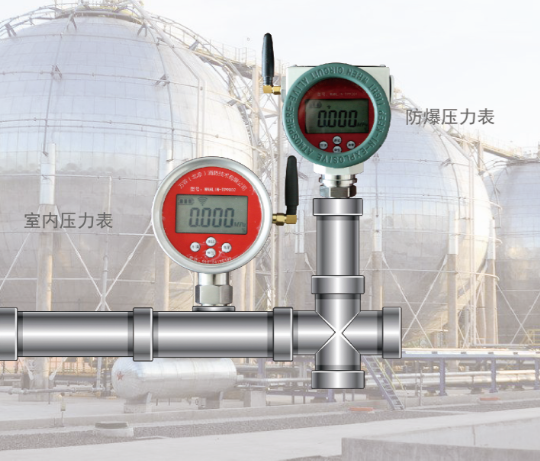

4.1 NB-iot智能压力表
防爆型室外消火栓压力表-NB

万霖WANLIN-TP9002系列智能消防远传压力表，主要采用单片机系统采集运算在线测量并远传的压力仪表。它采用，高品质压力传感器芯，具有精度高、抗腐蚀性、抗震动、温漂小、稳定性好等优点；使用低功耗微处理技术，锂电池长期供电方式，无需外接电源，安装使用方便。采用***新进低功耗宽覆盖NB-iot模块定时发送及报警发送；智能监控各种水、油、气体管网的压力数值。
全天候水压监测并将数据传送到后台显示
水管内无水、欠压，系统远程自动报警，后台短信提醒等功能。

4.2 NB-iot智能液位器
WANLIN-TP9003智能消防远传液位计，主要采用单片机系统采集运算在线测量并远传的液位高度的仪表。它采用，高品质传感器芯，具有精度高、抗腐蚀性、抗震动、温漂小、稳定性好等优点；使用低功耗微处理技术，锂电池长期供电方式，无需外接电源，安装使用方便。采用***新进低功耗宽覆盖NB-iot模块定时发送及报警发送；智能监控各种液位消防管网的液位高度。

4.3智慧用电
4.3.1电器火灾监控报警器

黑色智慧用电主机-金属

电气火灾监控系统主机自带三路互感电流检测，一路漏电流输出，可接四路（八路选配）温度传感器、电压值检测（选配），可插GPRS、4G流量卡，通过流量卡实时传输数据到平台服务器；简易编程就能连平台，直接通过手机APP绑定连接智慧用电平台，也可以设置温度，电流预警，可随时翻查各线路温度以及电流使用情况，两路继电器输出，两路485总线输出，即可作为三相电又可作为单相电使用。

4.3.2剩余电流互感器

剩余电流互感器-方形-闭式

4.3.3温度传感器

4.3.4过线电流互感器

未标题-2

4.4可燃气体探测器
TKW-6210C（WIFI）测量范围为0~100%LEL的独立式可燃气体探测器。

微信截图_20180906154320

特点：
1.多种指示灯状态提示
2.自检功能，自动上传故障信息
3.探测器具有消防强制性 CCC认证，可探测天然气
4.可通过云端联动机械手动作
5.免布线，通讯稳定可靠

4.5独立式感烟火灾探测报警器

1.产品采用散射光原理，电池供电，独立式无线安装，物联网卡联网进行远程通知；
2.精确的烟雾监控及通过对烟道迷宫信号的智能分析，保障卓越的安全性能；
3.高性能的烟道迷宫大大降低误报率；
4.精确调整探测器特性，及时对火灾进行可靠的探测；
5.具备全电子式自动检测功能；
6.蜂鸣器声音3米内大于80分贝。
4.6透传模块

WANLIN-GA917是一款高端、经典的双串口服务器，是实现串口和以太网口之间数据双向透明转发的设备，采用Cortex-M4方案，主频高达120MHz，支持RS-232和RS-485同时工作。串口一侧实现串口数据的透明传输，以太网口一侧则是TCP/IP数据包，内部包含精心优化过的TCP/IP 协议栈，通过简单设置即可指定工作细节。
本系列产品已经经过严格考验，在银行、公路、大型公司网络、有摄像头的繁忙网络以及通过光纤转以太网等组建的复杂网络环境均有成功应用。
五、售后服务
1、质量保证：保质期内设备质量故障问题，公司免费更换同型号全设新备。
2、24 小时监控服务：服务人员电话全天候开通，保证 24 小时内现场响应。
3、现场开通：保证现场安装调试开通，现场测试实验，调试记录完整存档。
4、定期回访：服务人员定期回访巡查，建立完整的客户质量服务档案。
5、云平台及监控运维中心永久在线，专人值守服务，维保期内，永久免费。
6、云平台及客服端持续优化，免费升级更新，确保***优秀使用体验。
